BartPE 及工具PE Builder 的使用教學

什麼是 BartPE (Bart Preinstalled Environment) ?

它可以幫助你建置一個「個人」預先安裝系統的環境，BartPE 也很適合當作維護系統的工具。(這篇文章是舊事重提，不是什麼新技術了，純綷複習順道看看官方有什麼新玩意兒。)

它是利用 Windows XP 或 Windows Server 2003 的安裝光碟，截取出核心檔案，然後加以封裝成為一個開機系統，這個開機就可執行的系統的長像就是windows的畫面，想像一下，很早期在做系統維護的時候，ghost 必須在dos介面下操作，相較於早期的dos安裝環境，windows下操作ghost，圖形化的介面會讓你更上手些；好處當然不只這個，有些硬體的驅動並沒有辦法在dos情況下載入(這個狀況現在很少了，主機板這部分的支援度改善非常多)，那麼在ghost的時候會出現找不到硬體的窘境…若是在載入windows環境後，那麼硬體的支援性會比較好一些。

BartPE 預先載入的環境可以是xp或是2003 (32位元)，同時支援網路連線、解析度到 800*600，除此之外還有一些附屬的工具，如磁碟備份、掃毒…等等的修復工具…所以BartPE 是可以取代 dos安裝環境的。

特別注意的地方是，BartPE 不是微軟體產品，他也不是衍生自微軟開發的「Windows PE (Microsoft Windows Preinstallation Environment) 」，這二者間有什麼不同：

• 用過Windows PE應該知道，他只是有類似xp畫面的空殼，裡頭要執行程式還是得靠打指令；BartPE 則是和xp一樣，程式都是圖形操作介面( GUI )。
• Windows PE 定位在 OEM 做程式大量部署的平台；BartPE 則以成為新一代系統救援工具為開發願景。
• Windows PE 僅提供給OEM 使用；BartPE 則為人人可使用的免費系統。

除了上述的差別外，BartPE 在功能的特點還有「支援自行添加軟體」「提供自製的Nu2Menu，讓你客製化開始選單」「支援網路連線」「支援檔案分享」「提供自製的pedos，可執行dos指令」

如果你有興趣的話，建議去官網一探究竟 http://www.nu2.nu/pebuilder/
dnowba底下只概述怎麼製作 BartPE ，需要使用的是官方提供的 PE Builder 這個工具怎麼使用，如果你是一般家用者，應該是不需要學這種東西，PE 版本的功能，對於家用者來說就是 救援 / 備份 系統，所以直接找現成的 PE 版就可以了(甚至是別人ghost 起來的系統都可以)。這篇文章比較偏向一般公司機關的系統管理者，怎麼做自已的大量部署的PE光碟，讓你在安裝客戶的系統時能客製作且節省安裝時間。

(後記：我發現要完成這麼大的專題，好像要花不少的時間…這邊只能說是個補個網路上比較少見的入門文件…如果有興趣的話自個再爬爬進階文章)

需要的物品：

1. PE Builder ：下載頁 http://www.nu2.nu/pebuilder/#download，執行工具的環境為 Windows 2000/XP/2003/BartPE
2. 可燒錄的光碟機和 Windows 光碟：支援的Windows 版本為 XP (Home Edition SP1 以上 / Professional SP1 以上) 或是 Server 2003 (Web Edition/Standard Edition/Enterprise Edition)
3. 500 MB 的磁碟空間

開始用 PE Builder 製作 BartPE ：

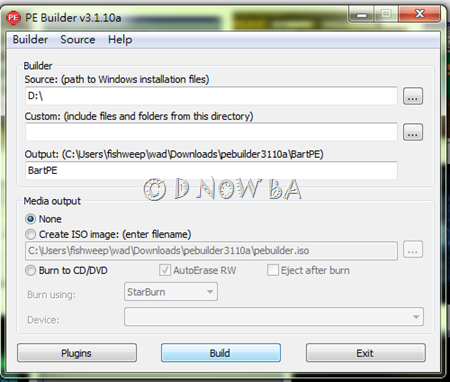

1. 放入Windows 安裝光碟後執行 PE Builder ，選擇來源(Source)為光碟機，並指定輸出位置 (OutPut )。最後選擇媒體型式可為純資料夾或包成一個映像檔，甚至是直接燒成光碟。最後按下「Build」就開始建立檔案。

2. 建立前會讀一下 i386 的軟體授權條款。按下我同意。

3. 開始壓縮解出所需要的檔案。最後顯示裝置


封裝起來的BartPE 無法使用???

1. 在防毒軟體上關閉偵測 BartPE 的資料夾，防毒軟體通常會把它當作病毒。
2. PE Builder 可以在 XP/2003 系統上執行，DNOWBA試過在WIN7執行是沒什麼「太大」的問題，不過在使用前，建議在執行檔上設定 「以相容模式 Windows XP (Service Pack3) 」上執行這個程式，並且「以系統管理員的身分執行此程式」

3. 你的 XP 安裝光碟必須是SP1 以上 … 怎麼確定你的安裝光碟是不是含修補程式包，可以看一下光碟裡 File \i386\drvindex.inf 這個檔案，裡面Version字節如果是下圖而不是CabFiles=SP1 或是CabFiles=SP2 …那表示版本就不合 ，在使用 PE Builder 導出檔案時就會發生錯誤。


   使用 PE Builder 建置的時候應該會有類似以下的錯誤訊息：
   Source files wrong version? File version <path>\i386\ntdll.dll is 5.1.2600.0 should be 5.1.2600.1106 or higher.
4. 你的 XP with SP1 /SP2 /SP3 可能被「精簡」過頭了，在使用 PE Builder 生成  BartPE 時可以看一下建置後結果，error的地方如果是 xxxx.sys not found …那在BartPE 開機也同樣會顯示相同錯誤，一般的 OEM 版本
   (Windows XP OEM CDs) 也會有這種問題 (OEM沒事包別家的SYS要幹嘛，所以他們會精簡)，所以建置BartPE最好使用「 零售版」，只要是零售版都含有這些檔案。

5. 成功執行的畫面…

6. 直接用 PE Builder 預設的環境來製作光碟，CD 開完機，會發現有很多傷腦筋的事情，比方說開始選單…是「GO」…；所有中文顯示都變成一些小方塊…。這些都可以使用 PE Builder Plugin 來改善，所謂 Plugin ，就是 NU2 外第三方所開發的插件…這種第三方插件可以說是一自製化 live cd 的重點，後面會重點介紹一下啟用插件的方式

可以用現有的 C:\Windows 當作 BartPE 的封裝來源嗎?

有些人會覺得 安裝光碟裡的檔案內容 和現有系統內的 C:\Windows 的檔案長得很像，但是在製作光碟開機系統的時候為什麼不能使用，簡單一點的解釋，關鍵在於使用安裝光碟時，會在安裝系統前搜尋你的硬體內容才會執行安裝，這個過程就把一些和你硬體無相關的驅動、安裝文件給剔除掉了，這樣你的系統才不會太肥令人詬病，BartPE 也是需要一樣的功能，想想看，你製作的 BartPE 需求應該是拿著一片光碟，然後走到哪用到哪，不同硬體的電腦都能執行你的 BartPE …那麼前置作業「搜尋並匹配硬體」的過程就不能少…BartPE 需要安裝光碟裡的這些支援…所以製作 BartPE 一定要要安裝光碟，同理，如果你拿ghost版本的XP系統安裝光碟，究其根本，他只能算是「還原光碟」，所以一樣不能用它來封裝成 BartPE 。

可以把 BartPE 放到 USB flash drives (UFD)當作開機碟嗎???

可以的，在使用 PE Builder 建置 BartPE 的時候，不要把它封裝成 ISO 檔，建置在一個資料夾，然後把資料夾內的資料複製到 UFD 上就可以了(當然不是直接複製啦，需要在UFD上做一個BOOT引導文件…)，不過能不能正常執行關鍵出在主機板上，主機板對於 USB 開機的支援度不同，不是主機板BIOS裡頭有 USB 的 BOOT 選項，就表示可以正常執行。

上面提到了，要把 BartPE 改成由 UFD 作為開機位置，原因是我不想每回測試、做一次修改都必須燒一張飛盤，而使用UFD開機的方式，也不是單純的複製光碟資料到USB 中就可以解決了，具體的方式比較冗長，請再看DNOWBA的另一篇專文。

可以用 PE Builder 建置 Windows 2000/NT4 /WIN7的BartPE嗎???

WINDOWS 2000/NT4…= = 我開始要猜測一下你出生的年代了…別這麼念舊了，舊的不去新的不來，DNOWBA 在這邊發個XP的古董文自已就在笑了…當然不能支援2000/NT4的原因不是因為刻意的排擠，純綷是因為這些系統的核心和 XP / 2003 不同 ( Framework 的不同) 。至於 Win 7… 當然也不行，不過dnowba這篇文章其實就是為了 win 7 作準備的。如果你也想作一個 win 7 pe版本的話，源頭、技術絕對是來自於xp 的pe…畢竟 xp 的年代久遠，經驗值超高，dnowba 現在要使用 live cd 備援/修復電腦，xp pe的版本絕對依舊是首選，因為目前為止，硬體/軟體相容、支援度在比例上，還是比win 7 pe來得高許多…

怎麼為 BartPE 加入插件???(以中文顯示為例)

首先要找得到第三方提供的中文顯示插件：dnowba 找到一個，請先在此處下載

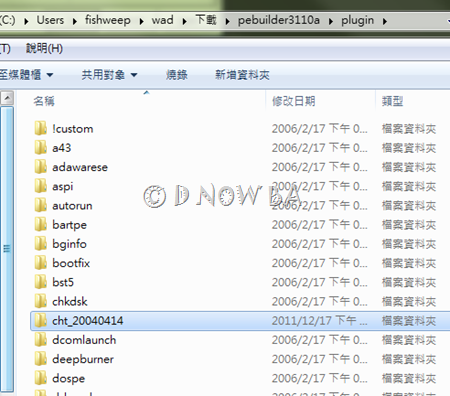

接著把下載的壓縮檔解壓縮到資料夾中，把整個資料夾放到PE Builder 目錄中的 plugin 資料夾…

再來，開啟PE Builder ，在工具列上選 Builder→Plugins

在Plugins的視窗裡，就可以從插件來源文件 (File的欄位) 找到剛剛加入的插件，找到後啟用，觀察一下，這個中文顯示的插件包含二個文件喔…至於插件裡有什麼用途，這可能要找到釋出該插件的作者，看是不是也同時釋出了說明文件

以這個插件為例，它主要的用途是中文顯示，另外提供中文輸入法(IME)、以及時區顯示，某些插件是可以修改的…像這個plugin就要改一下時區的部分，把時間設為台北時間，可以找到它的 *.inf 檔案，然後加以修改，如以下預設是中國標準時間

把以上幾段改成以下內容就可以正常顯示台北時間了。

; 將 "中國標準時間" 置換成 "台北標準時間" ，改為底下的設定：
; Set timezone to "(GMT+08:00) 台北標準時間..."
0x4,"ControlSet001\Control\TimeZoneInformation","ActiveTimeBias",0xfffffe20
0x4,"ControlSet001\Control\TimeZoneInformation","Bias",0xfffffe20
0x4,"ControlSet001\Control\TimeZoneInformation","DaylightBias",0x0
0x1,"ControlSet001\Control\TimeZoneInformation","DaylightName","台北標準時間"
0x3,"ControlSet001\Control\TimeZoneInformation","DaylightStart",00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00
0x4,"ControlSet001\Control\TimeZoneInformation","StandardBias",0x0
0x1,"ControlSet001\Control\TimeZoneInformation","StandardName","台北標準時間"
0x3,"ControlSet001\Control\TimeZoneInformation","StandardStart",00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00

後記…台灣有名的Noname XPE 其實源頭就是利用 BartPE 再補上插件而成…當然作者自製的實力不在話下，這種東西要搞到兼容各式各樣的電腦，真的要費很多的時間和工夫，dnowba 沒這種實力 !!! 所以我只能用人家的插件，然後看看第三方的文件改改而已…
因為BartPE 行之有年了…所以這種插件還蠻好找的，如果你需要其他的插件，DNOWBA 這邊大概整理了一些發個文章，有需要請參考

以dnowba的能力…我只能找別人做好的…如果你是pro級，對windows瞭若指掌的話， PE Builder 有提供供開發插件的技術文件可供你參考的…
http://www.nu2.nu/pebuilder/help/english/pluginformat.htm

怎麼添加硬體驅動???

如我們所知，Windows 已經自帶了一個驅動包，所以在安裝時，大部分的硬體都可以在系統完成後順利被驅動使用，但不怕一萬只怕萬一。如果碰到了驅動不起來的硬體。那就要自已加入相關文件了。

其他小技巧：

BartPE 的用途在於救援，備份、還原系統、甚至是快速安裝部署多台電腦。所以載入的時間愈快愈好，如果說你使用的是原廠的光碟，那麼封裝的檔案大小可能還不見得精簡，但要學習把系統精簡又是另一門課，所以我建議初學者可以用正式零售版做練習…如果你使用過了 Noname XPE ，或是想自製 WIN 7 PE…那這篇文章絕對是入門的好文件

如果你要更加了解 Bart PE…衷心建議，去官網看看吧
http://www.nu2.nu/pebuilder/
