將 BartPE 安裝在 USB 碟

要將BartPE 安裝在 USB 磁碟中的原因有以下：

• 製作自已專屬的 Windows PE ，中間有許多測試偵錯階段，總不能每試驗一次就燒錄一張光碟…那樣子勞民傷財的事dnowba做不來。
• 就算到了發佈階段燒錄成了一張專屬的 Live CD ，在修復客戶的電腦時，我還是會希望有其他的救援機制，例如遇到了客戶電腦沒有光碟機的時候，如果也有一個LIVE UFD…那就萬無一失了。
• 當然 dnowba 用 USB 製作 BartPE 的最終目標，是實現一個真正 LIVE 的系統，LIVE 不只是救援、本身還是一個可隨時添加/修改的「活」的系統。

隨著目前主機板對 USB 開機的支援度提高，以及 USB 磁碟價格愈來愈平易近人，既然勢不可擋…那就張開雙臂來好好的擁抱它吧…

如果要自製成 USB 式的開機系統，我們必須先了解 主機板和系統(Windows XP)間溝通的流程和方式，以下是Windows啟動簡單流程

了解Windows啟動簡單流程(一般硬碟式的開機)

• 預引導階段(Pre-Boot)：從按下電腦電源開始到XP啟動的這段時間稱之。
  • 首先運行Power On Self Test(POST)，檢測系統內存及其他硬體設備。
  • 如果系統的BIOS(Basic Input / OutPut System；基礎輸入/輸出系統)是即插即用的，那就會先檢驗並完成配置。
  • 硬碟HD 中的MBR(Master Boot Record，主系統引導記錄)
  • 將系統控 制權交給引導記錄，加載並運行可開機(BOOTABLE)的資料
  • 找到設為 Active 分割區上的 Boot Loader (ntldr)加載Windows XP的NTLDR文件
• 引導階段：Windows XP Professional引導階段包含4個小的階段
  • 經過初始引導加載器階段(Initial Boot Loader)，NTLDR將電腦中微處理器從Real mode轉成32位元保護模式
  • NTLDR啟動內建的mini-file system drivers，使NTLDR可以識別每一個用NTFS或者FAT文件系統格式化的分區
  • NTLDR加載Windows XP 系統，如果是要啟動 Windows 就執行 ntdetect.com 蒐集相關資訊給 ntldr。
  • 操作系統選擇階段，如果電腦安裝了不止一個操作系統(多重系統)，而且正確設置了boot.ini，NTLDR讀取他後就會顯示操作系統的選單供選擇。此後進入進入由 boot.ini 上所指定的 Windows 目錄載入系統核心(KERNEL)
• 加載內核階段：NTLDR加載稱為Windows XP內核的ntokrnl.exe
  • 系統加載了Windows XP內核但是沒有將它初始化，所以接著NTLDR加載硬件抽象層(HAL，hal.dll)
  • 系統繼續加載HKEY_LOCAL_MACHINE\system key
  • NTLDR讀取select key 來決定哪一個Control Set (控制集)將被加載，控制集中包含設備的驅動程序以及需要加載的服務。
  • NTLDR加載HKEY_LOCAL_MACHINE\system\service\...下start鍵值為0的最底層設備驅動
  • 當作為Control Set的鏡像的Current Control Set被加載時，ntldr傳遞控制給內核，初始化內核階段就開始了。
• 初始化內核階段：彩色的Windows XP的logo以及進度條顯示在屏幕中央
  • 內核使用在硬體檢測時收集到的數據來創建HKEY_LOCAL_MACHINE\HARDWARE key。
  • 內核通過引用HKEY_LOCAL_MACHINE\system\Current的默認值複製Control Set來創建了Clone Control Set。
  • 這些複製的Control Set是唯讀的，HKEY_LOCAL_MACHINE\system\CurrentControlSet\service\...下start鍵值被改為1，而實際進入內核的就是這些值為1的硬體驅動。
  • Session Manager啟動了Windows XP高級子系統以及服務，Session Manager啟動控制所有輸入、輸出設備以及訪問顯示器屏幕的Win32子系統以及Winlogon進程，初始化內核完畢。
• 登陸 Winlogon.exe啟動Local Security Authority：
  • l歡迎屏幕或者登陸對話框
  • 服務按照start的值以及DependOnGroup和DepandOnService的值來加載
  • 系統還可能在後台繼續初始化剛才沒有完成的驅動程序

在上述過程中特別提到就是DNOWBA是以「一般硬碟式的開機」為介紹，大致上流程就像上面所講，其中差異最的、也是最關鍵的部分，就是硬碟/光碟/USB 被加載並運行可開機的文件，中間的介質是不同的；以下我再詳細說明硬碟/光碟作為可開機系統的不同。

硬碟/光碟作為可開機系統的不同

硬碟開機：

• 讀取 MBR (即一般所謂 0 軌)並依 MBR 資料...讀取 啟動分割區 的 開機磁區(即 分割區 中最前面的磁區)
• 從開機磁區中找到開機程序並加載，只要找到了開機區，裡頭放的TABLE紀錄資料就可以找到系統對應的文件。
  XP就是去讀取 NTLDR (NTLDR就是NT LOADER，Windows NT的引導程序。) 比較一下，DOS時代是去找IO.SYS、MSDOS.SYS…等；VISTA以後就是去找bootmgr ，NTLDR或是bootmgr都是系統根目錄的隱藏文件，WIN7更把bootmgr這個開機引導程式藏在100MB的開機磁區裡

光碟開機：(題外話，老是有人把BOOTABLE和AUTORUN搞混)

• 載入光碟的開機區段，可以是引導檔(引導程式)
  光碟沒有MBR，所以這個引導檔的功能就像 硬碟中MBR磁區一樣，紀錄的是引導程式的位置，安裝光碟就是用引導檔的方式。
  (例如GRUB4DOS 的 grldr 和 EZB 的 loader.bin)
• 加載開機程序：透過上面的引導檔，找到對應的開機文件
  以「XP 安裝光碟」來說就是 SETUPLDR.BIN；GRUB4DOS 開機選單就是 grub.exe；EZBOOT 是去載入 EZB 檔
  有趣的地方是，XP硬碟開機和安裝光碟所載入的開機程序是不同的…(想想看，安裝前後的硬體配置是不同的，那麼開機程序當然在安裝完後是可以簡化的，所以用二個不同的開機程序)，NTLDR 和 SETUPLDR 這二個文件有高人反編譯過了，它們各自都含有二個執行檔。
  • NTLDR 就是STARTUP+OSLOADER.EXE
  • SETUPLDR.BIN 就是STARTUP+SETUPLDR.EXE
  • SETUPLDR.EXE、OSLOADER.EXE都是引導文件的一部分 ( 所以不能直作引導文件 )

USB 碟開機：

• USB碟其實可以分成USB-Flash(隨身碟) 或 USB+HD (USB轉接硬碟)二部分，USB+HD 就是一般的硬碟，所以當然可以把硬碟弄出一個MBR來，比較沒問題。這邊說的USB開機就是USB-Flash(UFD)…
• 載入UFD的開機區段，這裡可以有二種方式，一是採用如硬碟的方式，用硬碟格式化方式用出一個MBR來；不然就是採用如光碟的方式，作一個引導檔來。

了解了以上的不同以後，再談如何實作將 BartPE 安裝在 USB 碟或硬碟中

將BartPE 放在USB碟中：如果你是要放到USB+HD 裡的話，那麼用格式化的方式，生成一個MBR檔案最沒有問題，因為轉接硬碟本來就是硬碟的構造，只不過電源供應、資料輸出入的線在外面而已；但如果是UFD的話，那麼製作上就比較有難度了。大舉上方式有二：

• 一是採用如硬碟的方式，用硬碟格式化方式用出一個MBR來：
  • UFD碟開機，還牽涉主機板相容問題，2GB以下用FAT16相容度當然高 (FAT16 > FAT32 > FAT 32(LBA) > NTFS)
  • 另外，HP有自製一個相容度號稱優於一般格式化的，HP USB Disk Storage format Tool (HPUSBFW )，DNOWBA 目前是使用這個，實戰經驗還不夠，無法告訴你是不是真的，言而總之，如果在製作可開機的 UFD ，這台可以那台又不行的話，肯定是出在格式化上 (主機認不得這個開機磁區)
• 二是採用如光碟的方式，作一個引導檔來：
  • 就硬體演化來說，UFD 早於 USB+HD，因此，使用DOS引導碼來引導io.sys，待裝置USB驅動並啟動DOS後，再繼續引導類似GRUB等程式較為通用。
  • 這個引導程序，其實說穿了就是利用XP安裝光碟裡的SETUPLDR.BIN ，以前我不懂開機流程、XP安裝光碟和xp系統中的差異性時，我會質疑為什麼不用常聽到的NTLDR…現在我把相關的內容也向大家闡述了，這時候說這個引導文件是SETUPLDR.BIN應該不難理解了。

第一種方式詳解

如果要用第一種最「直接」的方式，讓USB裡的BartPE直接開機，要進行的步驟如下

• 格式化你的UFD.

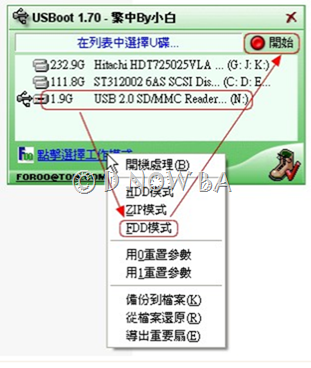

  UFD之開機引導不像 CD ROM有統一協定(El Torito)，它和主機之BIOS、USB 控制器、電源介面(ACPI)及UFD本身之晶片組態都有關係，並需支援且相容，因此，要引導其開機並不容易。Windows都將UFD視為卸除式設備，不允許分割磁區。再則如何讓系統將卸除式磁碟UFD識別為基本磁碟也是問題…。格式化的工具有 HPUSBFW (下圖，點我下載)以及 usboot(下下圖，點我下載)，使用方式很簡單，不贅述。




• 把 BartPE 中的 i386 , Programs 兩個目錄，複製到 USB 硬碟的根目錄中
• 將 i386 目錄重新命名為 minint ，此部份乃為了遷就 Windows 的 loader (setupldr.bin)，這是比較特別的地方，Windows 安裝光碟上的 boot loader (setupldr.bin) 則只會讀取 \minint，這點和一般的 ntldr 不同
• 把 \minint\setupldr.bin 複製到 USB 硬碟的根目錄，並重新命名為 ntldr。
• 把 \minint\ntdetect.com 複製到 USB 硬碟的根目錄。
• 將 BartPE 中的 bootfont.bin 複製到 USB 硬碟的根目錄。 這個檔案跟開機時能不能顯示中文字有關, 沒有並不會影響開機
• 修改其它軟體的設定

目錄的樣子如下圖

好的…上面的步驟很煩人…官方有提供方法詳細請看官方文件
http://www.911cd.net/forums/index.php?showtopic=10806

不過我自已還是覺得官方的也很麻煩(要準備一個2003 SP1、然後又要從cmd裡下指令)，所以再繼續找也有好心人士包成一包讓我們可以愉快使用…
這邊介紹我比較常用的：RMPrepUSBs 點我下載

第二種方式詳解

上面我推薦使用的是第二種方式，用 PE BUILD 製作出來的 BartPE 若是生成光碟，那麼就是用引導檔案的方式，要轉化到UFD上相對輕鬆，不用再有磁碟分割MBR和格式化的動作。下面二張圖，左圖在製作好的BartPE 根目錄上，bootsect.bin 就是引導檔，而I386目錄中的SETUPLDR.BIN…就是引導程序。

我只要透過第三方軟體 GRUB4DOS ，就可以做一個「引導檔」找到「XP的引導程序」(其實就是把 BartPE 光碟內容轉成映像檔，然後用引導檔的方式來完成。)



(我要休息…怎麼文章愈寫愈長啊，有空再說)
